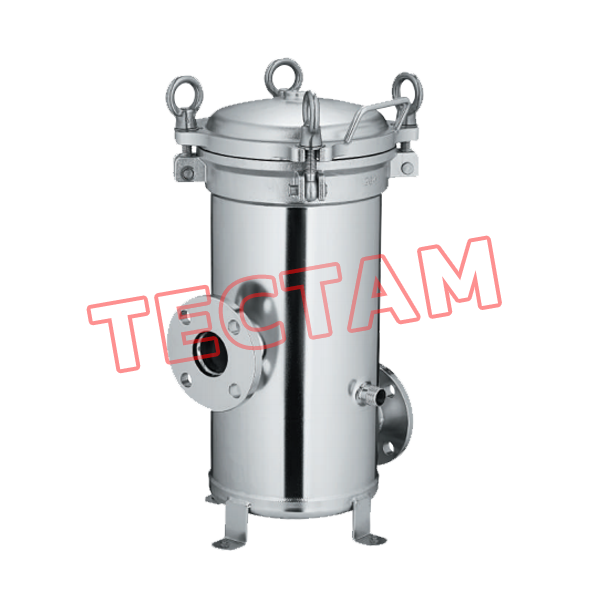

High Pressure Cartridge Filter Housing

กระบอกกรองชนิดแกนไส้กรอง

Design P. 15kg/cm²     Operating P.  10kg/cm²
Design T. 100˚C           Operating T.  75˚C
Material:SUS304,316,316L
O-ring   :EPDM/VITON/NBR/SILICONE/TEFLON+VITON

Surface finished:Electrolyze and Other unique surface finished.



Description

Features

  • High pressure cartridge filter housing could satisfy customers needs
  • Four sets strengthen eye bolt disperses housing inside pressure and makes sure the safety of high pressure operation.
  • Lifting-cover type can fasten on the  housing, saving the space, convenience and safety
  • Modularized  top rounded cover and brim one piece design with high intensity and high strength feature would not deformed by high pressure operation.
  • Modularized cartridge plate design, making cartridge-arrangement accuracy. It would not crooked when giving pressure from upper side
  • Pressure plate nut design can fasten without using any tools
  • Patented spring design has easy using function, offering more convenience when replace cartridge
  • Cup design could be used for DOE and SOE(222)

Applications

  • Water
  • Groundwater
  • Food Industry
  • Beverage Industry
  • Environmental Industries
  • Electronic Industry
  • Machinery oil
  • Electroplating Industry
  • Petrochemical Industry
  • Pool
  • Unique liquid filtration
  • Industrial wastewater treatment

Specifications

Model
Length of Cartridge
N1/N2
A m/m
B m/m
C m/m
D m/m
E m/m
F m/m
G/(PCD) m/m M3/Hr GPM Weight (Kg) Volume (L)
TKH3~4
10”
1/2″-2″
Ø180
120
280
250
51
300
Ø236 3~4 15~20 25 18
TKH3~4
20”
1/2″-2″
Ø180
120
280
515
51
300
Ø236 6~8 30~40 30 27
TKH3~4
30”
1/2″-2″
Ø180
120
280
770
51
300
Ø236 9~12 45~60 35 36
TKH5~7
10”
1″-3″
Ø232
120
280
258
67
358
Ø288 5~7 25~35 30 23
TKH5~7
20”
1″-3″
Ø232
120
280
513
67
358
Ø288 10~14 50~70 35 34
TKH5~7
30”
1″-3″
Ø232
120
280
768
67
358
Ø288 15~21 75~105 40 45
TKH5~7
40”
1″-3″
Ø232
120
280
1023
67
358
Ø288 20~28 100~140 46 55



TKH 3 1 CF 4 50 10K E 1 2
Product code QTY of Cartridge Length of Cartridge Cartridge Material In&Outlet size In&Outlet type O-ring Material Interior surface finished Exterior surface finished
3 1-10″ CF-DOE 4-304 15-1/2″ 10K-JIS E-EPDM 1-Acid-Washing 1-Acid-Washing
4 2-20″ C5-222+Fin 6-316 20-3/4″ 150P-ANSI V-Viton 2-Electrolyze 2-Electrolyze
5 3-30″ C7-226 6L-316L 25-1″ PN10-DIN N-NBR 3-Polishing 3-Polishing
6 4-40″ 40-1-1/2″ J-Clamp S-Silicone
7 50-2″ PF-BSPT-F TV-Teflon+Viton
65-2-1/2″ BF-BSPF-F
NF-NPT-F
PM-BSPT-M
BM-BSPF-M
NM-NPT-M


ตัวอย่างการอ่านรุ่นสินค้า
   TKH-3-1-CF-4-50-10K-E-12  หมายถึง

– สินค้ารุ่น TKH (กระบอกกรองชนิดแท่งกรองหลายชิ้น) รุ่นแรงดันสูง ไม่เกิน 15 kg/cm²
– 3 คือ จำนวนแท่งไส้กรอง 3 ชิ้น
– 1 คือ กระบอกกรองนี้สำหรับใส่ไส้กรองขนาด 10 นิ้ว
– CF คือ กระบอกกรองสำหรับใส่ไส้กรองชนิด DOE (Double Open End = ชนิดไส้กรองเปิดหัวท้าย)
– 4 คือ ชนิดสแตนเลส เกรด 304
– 50 คือ ขนาดท่อน้ำเข้า-ออกกระบอกกรอง 2 นิ้ว
– 10K คือ ชนิดของท่อน้ำเข้า-ออกกระบอกกรอง แบบหน้าแปลน Flange Type (Japan/Thailand)
– E คือ ชนิดของโอริงของกระบอกกรอง EPDM
– 1 คือ ลักษณะพื้นผิวด้านในของกระบอกกรองแบบ ACID WASHING
– 2 คือ ลักษณะพื้นผิวด้านนอกของกระบอกกรองแบบ Electrolyze

กระบอกกรองแบบไส้กรองหลายแกน สามารถใส่ไส้กรองความยาว ขนาด 10 นิ้ว 20 นิ้ว 30 นิ้ว หรือ 40 นิ้ว รองรับแรงดันได้สูงประมาณ 15Kg/cm² ผลิตจากวัสดุสแตนเลสคุณภาพดี ทั้งเกรด 304 316 และ 316L ขนาดท่อน้ำเข้า-ออก ตั้งแต่ 1/2″ ไปจนถึง 2.1/2″ เสริมความแข็งแรงโดยใช้อายโบลต์เป็นตัวช่วยกระจายแรงดันภายในตัวกระบอกกรองได้เป็นอย่างดี มีความปลอดภัยสูง ล็อคฝากระบอกกรองได้อย่างแน่นหนา ตัวฝากระบอกกรองถูกยึดกับตัวกระบอกกรอง ทำให้สะดวกในการติดตั้งและเปิดปิดฝากระบอกกรองใช้งาน ตัวกระบอกกรองมีฝาปิดด้านใน มีแกนแท่งสำหรับใส่ไส้กรอง และยึดด้วยน๊อตอย่างแน่นหนา แต่เปลี่ยนไส้กรองได้อย่างง่ายดาย โดยไม่ต้องใช้เครื่องมือใด ๆ ใช้สำหรับไส้กรอง DOE และ SOE (222) มีซีลโอริงพิเศษรองรับ ป้องกันการรั่วซึมได้เป็นอย่างดี โดยนำมาใช้ได้ในอุตสาหกรรมต่าง ๆ เช่น น้ำดื่ม น้ำบาดาล อุตสาหกรรมอาหาร อุตสาหกรรมเครื่องดื่ม อุตสาหกรรมสิ่งแวดล้อม อุตสาหกรรมอิเล็กทรอนิกส์ น้ำมันเครื่อง อุตสาหกรรมไฟฟ้า อุตสาหกรรมปิโตรเคมี สระน้ำ ระบบบำบัดน้ำเสียอุตสาหกรรม รวมทั้งน้ำทะเล ได้อีกด้วย
